产品型号：GD150VA

产品类型：数传/声控话音电台

信道速率：4800/2400/1200bps

发射功率：高25W / 中8W

工作频率：136～174MHz

体积：14.5×10.9×4.1cm

产品概述和特点
技术参数

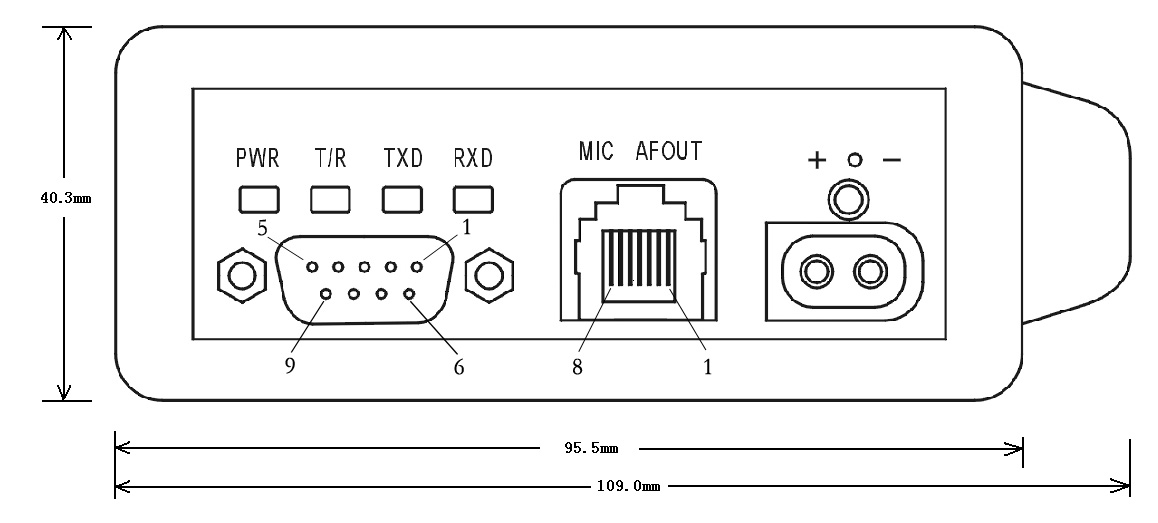

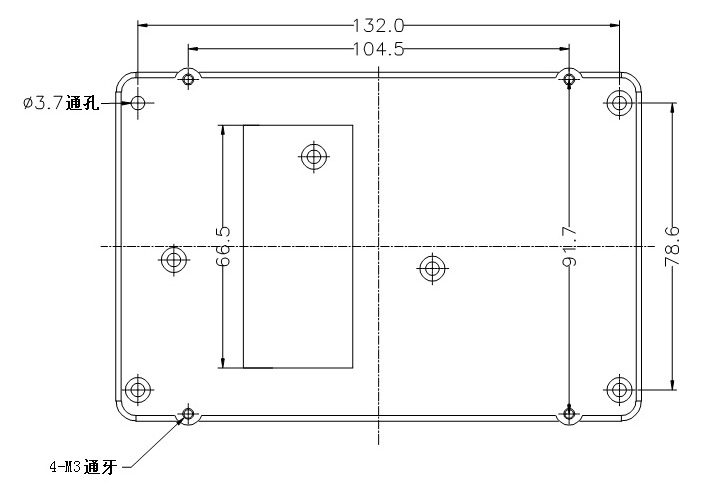

安装尺寸
相关下载
相关配件
寻找类似产品

——GD150VA是工作于150MHz频段的中低速数传与声控话音电台，除支持空中速率可设置为4800、2400或1200bps的数据传输外，支持话音发送方以声音启动话音的发送。大多应用于无线数据采集与控制系统的主站和远距离从站，发送较频繁或单次发送时间较长的应用也常选用该电台。本型号产品有25W高功率配置（GD150VA-25）和8W中功率配置（GD150VA-8）。

• 话音发送方不用按动发话按键，直接讲话即可启动话音发送；

• 9级可设置话音启动电平，便于不同背景噪声的应用场景；

• 散热性能优良，适用于主站或大功率从站，以及大数据量发送；

• 通过设置软件设定发射功率，提供5级可设置功率；

• 采用温补频率基准源，确保高稳定收发频率；

• 电源指示灯、收发指示灯及数据指示灯使工作状态一目了然；

• 精密压铸铝结构配合专业的电路设计，抗干扰能力强；

• 采用频率合成技术，通过设置软件方便地设置频率；

• 提供多种数据接口配置，方便连接各种外部设备进行数据传输；

• 透明数据传输，支持点对点、点对多点、灵活组网；

• 工业级产品设计，温度范围宽。

◆ 总体技术指标

_频率范围	_136～150MHz, 150～174MHz
_数字调制方式	_MSK
_信道传输速率	_4800/2400/1200bps可设置
_信道间隔	_25KHz
_频率稳定度	_±2.0ppm （-40～+70℃）
_信道总数	_60 / 16 （出厂默认配置为16）
_数据接口	_EIA-232，EIA-485，TTL
_数据接口模式	_异步数据传输
_接口数据结构	_1位起始位+8位数据+停止位 _或 1位起始位+8位数据+1位校验位+停止位 _其中校验位可通过计算机设置选择为奇校验或偶校验 _默认1位停止位，可通过计算机设置为2位
_数据接口速率	_60信道：38400/19200/9600/4800/2400/1200/600bps，可通过计算机设置 _16信道：9600/4800/2400/1200bps，可通过计算机设置
_额定电源电压	_直流12V（11～14V）
_电源消耗电流	_25W满功率发射时＜5.0A @ 12V （高功率配置机型） _8W满功率发射时＜1.8A @ 12V （中功率配置机型） _接收时电流＜120mA _待机时电流＜90mA
_天线阻抗	_50Ω
_体积	_长×宽×高＝145mm×109mm×41mm

◆ 接收机主要技术指标

_接收灵敏度	_≤0.2μV（12dB信纳比）
_邻道选择性	_≥70dB
_互调抑制	_≥65dB
_杂散响应抑制	_≥70dB
_接收失真	_≤3%
_最大音频输出	_≥0.5W @ 8Ω

◆ 发射机主要技术指标

_发射功率	_GD150VA-25高功率配置型—25W，可软件设置为25W 、20、15W、10W、5W _GD150VA-8中功率配置型—8W，可软件设置为8W 、6W、4W、2W、1W
_最大频偏	_5KHz
_邻道功率	_≤-70dB
_杂散射频分量	_≤-70dB
_调制失真	_≤2.5％
_声控启动电平	_5mV～18mV可软件设置

◆测试程序1【串口调试助手V22.rar】

中文版串口测试软件，支持四个串口（COM1～COM4），可发送和接收显示ASCII字符、16进制数据和中文字符，支持串口无校验、偶校验和奇校验。不需要安装，可直接运行。缺点是不间断接收数据时显示速度慢。

◆ 测试程序2【串口调试软件sscom32.rar】

中文版串口测试软件，支持256个串口（COM1～COM256），可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装，可直接运行。缺点是不支持偶校验和奇校验。

◆ 测试程序3【串口测试软件PCommPro20.rar】

英文版串口测试软件，支持256个串口（COM1～COM256），稳定性非常好，支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

◆ 标准配置

电源线

232串口线（仅232接口电台）

485串口线（仅485接口电台）

◆ 选配

	型号	工作频段	设备类型	发射功率	尺寸
本型号	GD150VA	136～174MHz	中低速数传/声控话音	25W / 8W	14.5×10.9×4.1 cm
类似型号	GD150BA	136～174MHz	中低速数传/声控话音	10W / 1.5W	12.5×7.6×3.4cm
	GD150V	136～174MHz	数传	25W / 8W	14.5×10.9×4.1 cm
	GD230VA	223～235MHz	中低速数传/声控话音	25W / 8W	14.5×10.9×4.1 cm
	GD400HA	400～470MHz	中低速数传/声控话音	25W / 8W	14.5×10.9×4.1 cm
