GD400DUP

    产品类型:中继电台

    型号:GD400DUP

    工作频率:400~470MHz

    速率类型:高速/中低速 可选

    发射功率:25/10/8W可选

    尺寸:19英寸标准机箱3U

    • 产品概述和特点
    • 技术参数
    • 安装尺寸
    • 相关下载
    • 相关配件
    • 寻找类似产品

    __GD400DUP是工作于400MHz频段的中继电台,用于扩展和延伸无线数据传输系统的覆盖范围。空中速率可配置为19200、9600、4800、2400或1200bps,发射功率可配置为25W、8W和5W,外形结构可配置为室外壁挂型或19英寸标准3U型,供电方式可配置为DC 12V或交流220V。中继协议可配置为全中继或选择性中继。


    • 支持双向中继;

    • 多种功率配置便于优化系统;

    • 室外机可选择壁挂式结构,便于室外安装;

    • 室内型可选择19英寸标准机柜3U型,便于在机柜中进行二次集成;

    • 中继协议可软件设置为全中继或选择性中继;

    • 常规中继通常设置为全中继;

    • 选择性中继常用于电池或太阳能供电等对省电要求高的应用;

    • 安装调试非常简便;

    • 采用温补频率基准源,确保高稳定收发频率;

    • 兼容话音传输,方便实现通话;

    • 工业级产品设计,温度范围宽。

    ◆ 总体技术指标

    _频率范围 _400~470MHz
    _收发频率间隔 _7MHz
    _收发隔离度 _≥70dB
    _数字调制方式 _GMSK、MSK或4-FSK
    _信道传输速率 _19200、9600、4800、2400、1200bps可选
    _信道间隔 _25KHz
    _频率稳定度 _±2.0ppm (-40~+70℃)
    _信道总数 _60 / 16 (出厂默认配置为16)
    _额定电源电压 _直流12V(11~14V)或 交流100~240V
    _电源消耗电流 _42dBm配置满功率中继时<5.5A @ 12V  (高功率配置机型)

    _37dBm配置满功率中继时<2.0A @ 12V  (中功率配置机型)

    _待机时电流<180mA

    _天线阻抗 _50Ω

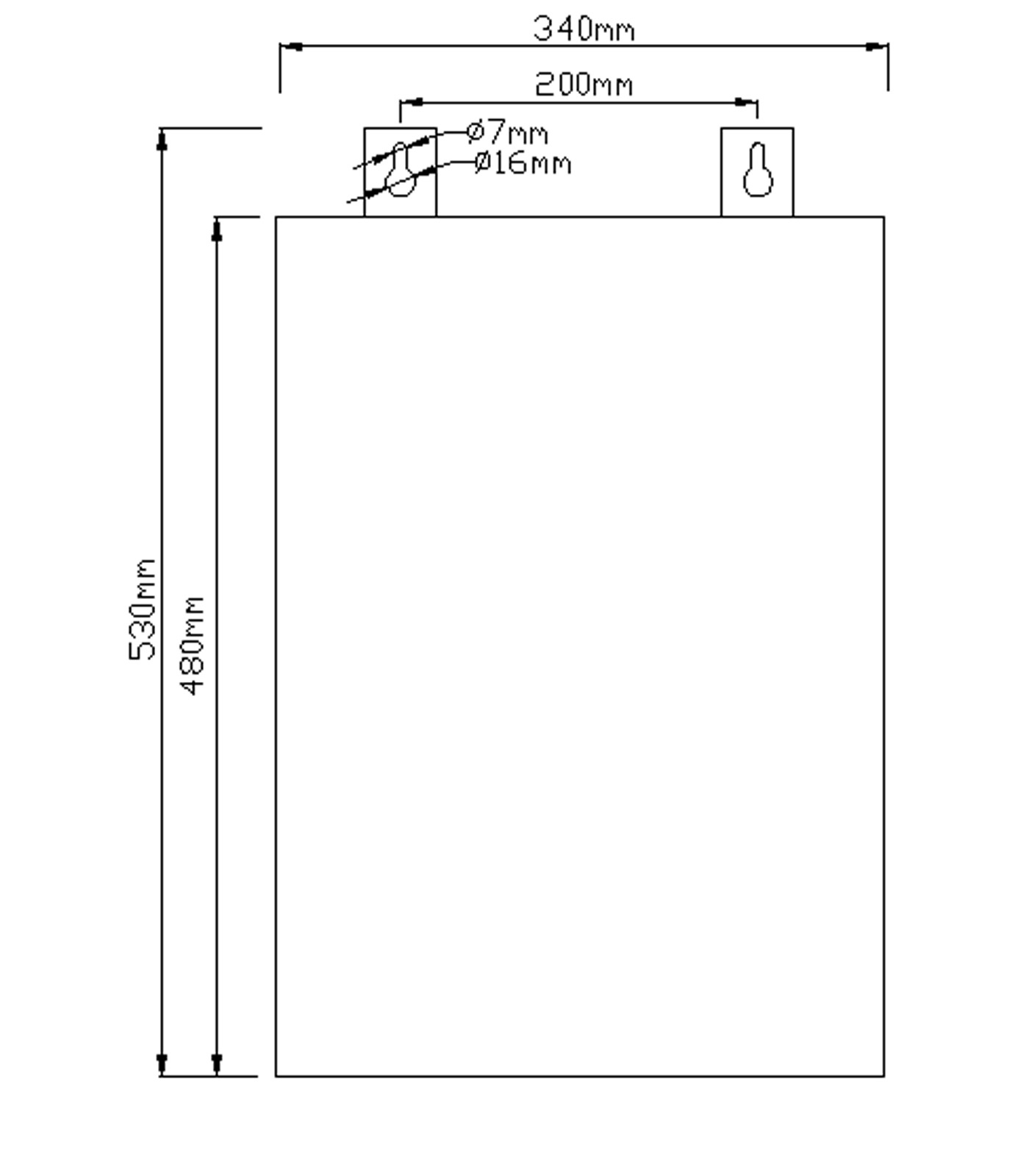

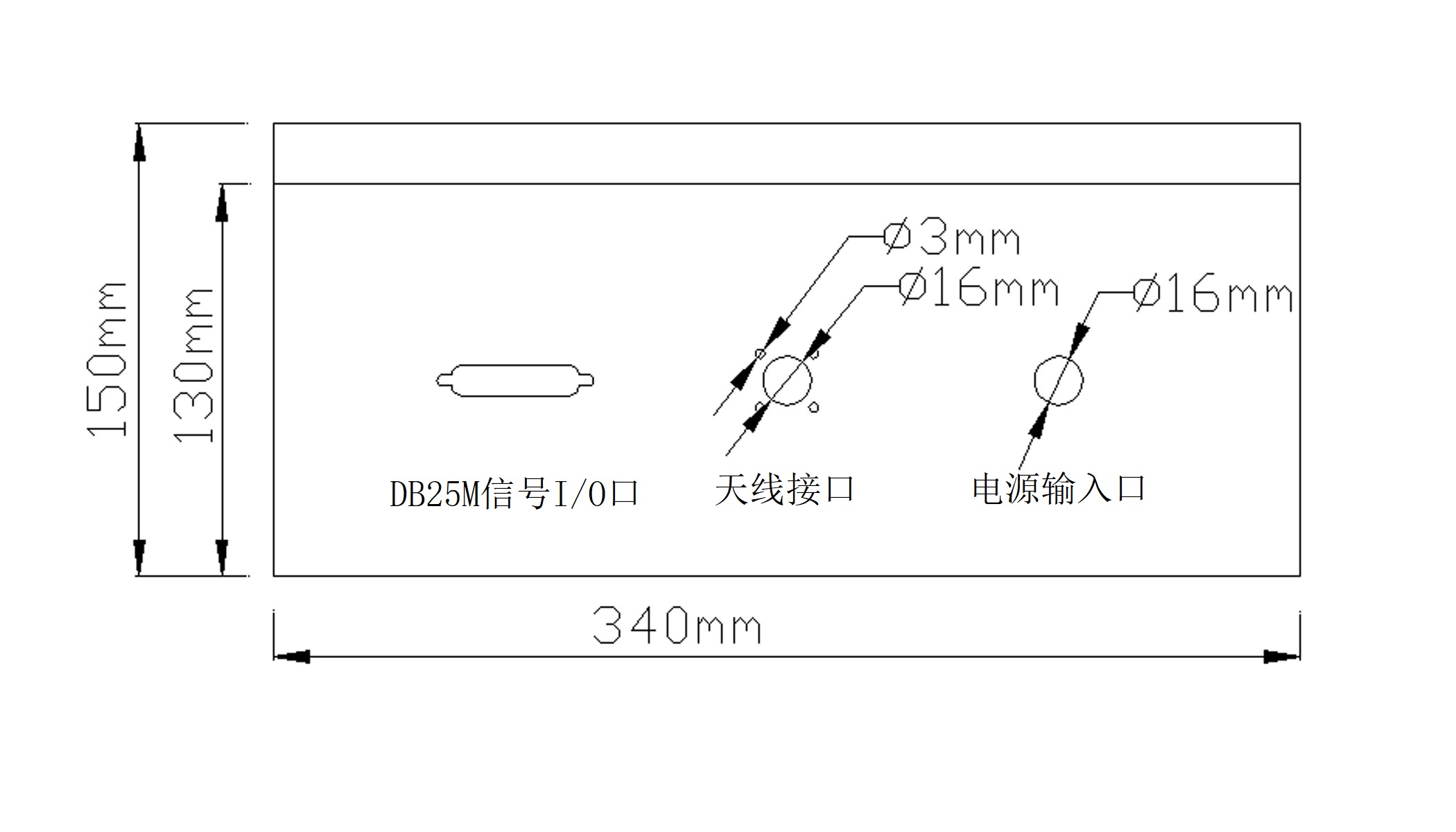

    _体积 _长×宽×高=340×480×150mm(壁挂式)


    ◆ 接收机主要技术指标
    _接收灵敏度 _≤0.25μV(12dB信纳比)
    _邻道选择性 _≥70dB
    _互调抑制 _≥65dB
    _杂散响应抑制 _≥70dB
    _接收失真 _≤3%
    _最大音频输出 _≥0.5W @ 8Ω


    ◆ 发射机主要技术指标
    _发射功率 _高功率配置型42dBm,可软件设置5级功率

    _中功率配置型37dBm,可软件设置5级功率

    _最大频偏 _5KHz
    _邻道功率 _≤-70dB
    _杂散射频分量 _≤-70dB
    _调制失真 _≤2.5%


    ◆ 测试程序1【串口调试助手V22.rar】

    中文版串口测试软件,支持四个串口(COM1~COM4),可发送和接收显示ASCII字符、16进制数据和中文字符,支持串口无校验、偶校验和奇校验。不需要安装,可直接运行。缺点是不间断接收数据时显示速度慢。


    ◆ 测试程序2【串口调试软件sscom32.rar】

    中文版串口测试软件,支持256个串口(COM1~COM256),可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装,可直接运行。缺点是不支持偶校验和奇校验。


    ◆ 测试程序3【串口测试软件PCommPro20.rar】

    英文版串口测试软件,支持256个串口(COM1~COM256),稳定性非常好,支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。


    型号

    工作频段

    本型号

    GD400DUP

    400~470MHz

    类似型号

    GD230DUP

    223~235MHz

    GD150DUP

    136~174MHz
