GD230C

    产品类型:中低速数传电台

    型号:GD230C

    信道速率:4800/2400/1200bps

    发射功率:25W

    工作频率:223~235MHz

    体积:13.6×14.0×4.4cm

    • 产品概述和特点
    • 技术参数

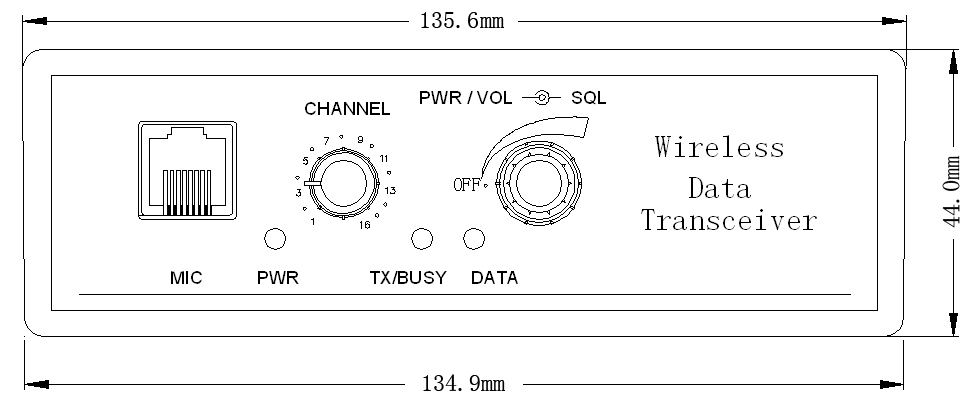

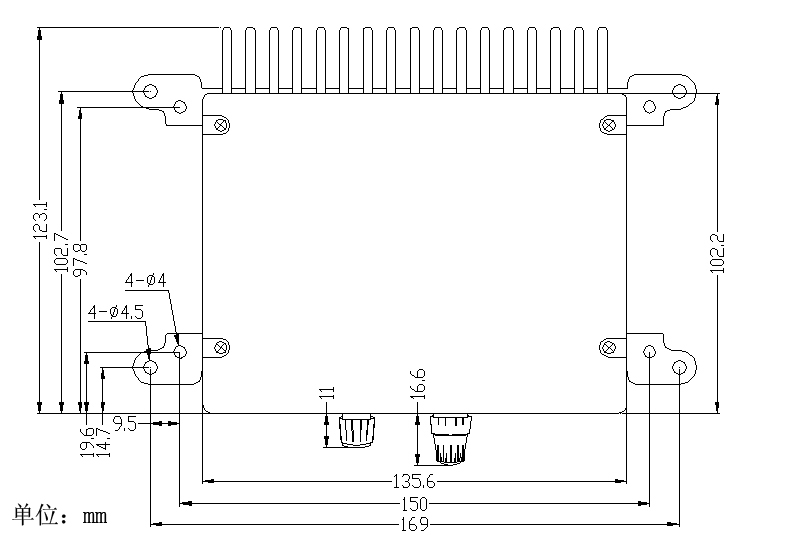

    • 安装尺寸
    • 相关下载
    • 相关配件
    • 寻找类似产品

    ——GD230C是工作于230MHz频段的中低速数传电台,空中速率可设置为4800、2400或1200bps。大多应用于无线数据采集与控制系统的主站和远距离从站,以及传输数据较频繁或一次传输数据较多的应用也常选用该电台,以替代进口产品应用较多。发射功率为25W。


    ●前面板配备信道选择旋钮,方便切换信道;
    ●前面板配备话音音量调节旋钮,便于调节扬声器输出音量;

    ●前面板配备静噪电平调节旋钮,调节静噪开启电平;

    ●散热性能优良,适用于主站或大功率从站,以及大数据量发送;

    ● 通过设置软件设定发射功率,提供5级可设置功率;

    ●采用温补频率基准源,确保高稳定收发频率;

    ●电源指示灯、收发指示灯及数据指示灯使工作状态一目了然;

    ●精密压铸铝结构配合专业的电路设计,抗干扰能力强;

    ●采用频率合成技术,通过设置软件方便地设置频率;

    ●提供多种数据接口配置,方便连接各种外部设备进行数据传输;

    ●透明数据传输,支持点对点、点对多点、灵活组网;

    ●兼容话音传输,方便实现通话;

    ●可选配手持通话器配件,直接对讲,方便工程施工;

    ●工业级产品设计,温度范围宽。

    ◆ 总体技术指标

    -频率范围 -223~235MHz
    -数字调制方式 -MSK
    -信道传输速率 -4800、2400或1200bps可设置
    -信道间隔 -25KHz
    -频率稳定度 -±2.0ppm (-40~+70℃)
    -信道总数 -16
    -数据接口 -EIA-232,EIA-485,TTL
    -数据接口模式 -异步数据传输
    -接口数据结构

    -1位起始位+8位数据+停止位

    -或 1位起始位+8位数据+1位校验位+停止位

    -其中校验位可通过计算机设置选择为奇校验或偶校验

    -默认1位停止位,可通过计算机设置为2位

    -数据接口速率 -9600/4800/2400/1200bps,可通过计算机设置
    -额定电源电压 -直流12V(11~14V)
    -电源消耗电流

    -25W满功率发射时 <4.0A @ 12V

    -接收时电流<100mA

    -待机时电流<85mA

    -天线阻抗 -50Ω
    -体积 -长×宽×高=136×140×44mm


    ◆ 接收机主要技术指标

    -接收灵敏度 -≤0.2μV(12dB信纳比)
    -邻道选择性 -≥70dB
    -互调抑制 -≥65dB
    -杂散响应抑制 -≥70dB
    -接收失真 -≤3%
    -最大音频输出 -≥0.5W @ 8Ω


    ◆ 发射机主要技术指标

    -发射功率 -25W,可软件设置为25W 、20、15W、10W、5W
    -最大频偏 -5KHz
    -邻道功率 -≤-70dB
    -杂散射频分量 -≤-70dB
    -调制失真 -≤2.5%


    ◆ 测试程序1【串口调试助手V22.rar】

    中文版串口测试软件,支持四个串口(COM1~COM4),可发送和接收显示ASCII字符、16进制数据和中文字符,支持串口无校验、偶校验和奇校验。不需要安装,可直接运行。缺点是不间断接收数据时显示速度慢。


    ◆ 测试程序2【串口调试软件sscom32.rar】

    中文版串口测试软件,支持256个串口(COM1~COM256),可发送和接收显示ASCII字符、16进制数据和中文字符。不需要安装,可直接运行。缺点是不支持偶校验和奇校验。


    ◆ 测试程序3【串口测试软件PCommPro20.rar】

    英文版串口测试软件,支持256个串口(COM1~COM256),稳定性非常好,支持串口无校验、偶校验和奇校验。需要安装后才能运行。缺点是无中文版。

    ◆ 标准配置

    电源线

    232串口线(仅232接口电台)

    485串口线(仅485接口电台)


    ◆ 选配

    天线

    馈线

    避雷器/转接线

    开关电源

    手持通话器

    写频器

    接口转换器


    型号

    工作频段

    信道速率

    发射功率

    尺寸

    本型号

    GD230C

    223~235MHz

    4800/2400/1200bps

    25W

    13.6×14.0×4.4cm

    类似型号

    GD230CH

    223~235MHz

    9600/19200bps

    25W

    13.6×14.0×4.4cm

    GD230V-E

    223~235MHz

    4800/2400/1200bps

    25W / 8W

    14.5×10.9×4.1cm

    GD230B

    223~235MHz

    4800/2400/1200bps

    10W / 1.5W

    12.5×7.6×3.4cm

    GD400H

    400~470MHz

    4800/2400/1200bps

    25W / 8W

    14.5×10.9×4.1cm

    GD150V-E

    136~174MHz

    4800/2400/1200bps

    25W / 8W

    14.5×10.9×4.1cm
